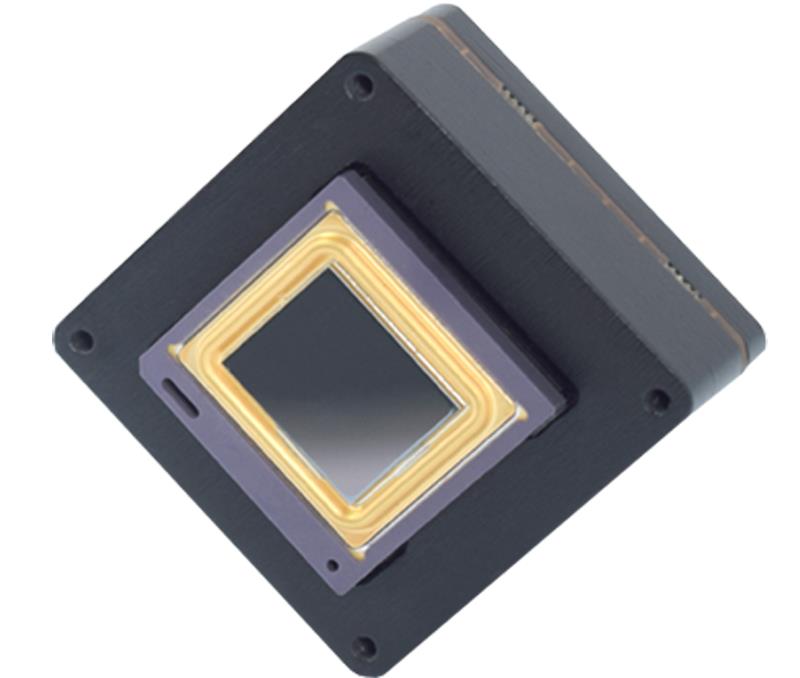

红外热像机芯MC384
- 产品详情
- 规格参数
产品概述
威客电竞科技MicroCo384系列红外热像机芯具有无与伦比的特征和性能，能够知足差别的应用情形和需求 。由于640和384的机械和电气功效相同，集成商在使用差别的热像集成时可以直接相互兼容，且在镜头的选用也有通用之处 。
MicroCor系列是具有领先的无挡片手艺，提供一连无滋扰的实时红外图像 �；鞠盗刑迤鹁⑿�，功耗低 。是无人机，热像手持装备，监控等红外集成装备的理想之选 。
产品特点
领先的无挡片手艺
超低功耗 <0.7w
体积小 28 x 28 x 22mm，形状尺寸小巧，易于集成到种种型光电系统中，包括便携式手持装备
重量轻 <30g
瞬时开机<3秒
标准伪彩模拟视频输出
BT.656 & LVDS数字视频输出
可调的瞄准线光标
一连无滋扰的实时图像
支持图形文字上传
数字一连变焦
一连光学变焦，三视场， 定焦镜头和无镜头机芯设置可选
| 探测器数据 | |
| 探测器类型 | 非制冷型微测辐射热计 |
| 探测器像素 | 384 x 288 像素 |
| 像元间距 | 17μm |
| 事情波段 | 8~14μm |
| 热迅速度(NETD) | ＜40mk |
| 帧频 | 50|60Hz |
| 图像性能 | |
| 非匀称校正 | 无挡片手艺 |
| 开机时间 | <3秒 |
| 电子变焦 | 2倍, 4倍, (一连变焦可选) |
| 图像控制 | 图像模式、极性、数字一连变焦、伪彩色或是非色、图像细节增强手艺 |
| 增益&亮度&锐度 | 自动|手动，循环调理 |
| 瞄准十字光标,文字 | 有，可定制，可调理 |
| 机芯控制 | 自动,手动(通过GUI or 控制下令) |
| 主板 | |
| 主电气接口 | 50-pin 输出 |
| 通讯控制 | UART|RS232 LVCMOS +2.5V-3.3V |
| 模拟输出 | PAL(标准)，NTSC(可选) |
| 数字输出 | BT.656(标准) , LVDS和CMOS(可选) |
| 扩展板 | |
| 电气接口 | 20-pin 输出 |
| 模拟输出 | PAL(标准)，NTSC(可选) |
| 数字输出 | BT.656(标准) , LVDS和CMOS(可选) |
| 通讯控制 | UART|RS232 LVCMOS +2.5V-3.3V |
| 电 源 | |
| 事情电压 | VDC: +2.8V ~ 5.5V |
| 典范事情电压 | VDC: +3.7V |
| 功耗 | <0.7W |
| 反接�；� | 支持 |
| 过欠压�；� | 支持 |
| 情形 | |
| 事情温度规模 | -40℃ 至 +60℃ |
| 贮存温度规模 | -50℃ 至 +70℃ |
| 物理特征 | |
| 重量 (不带镜头和后盖) | ＜30g |
| 尺寸 (不带镜头和后盖) | 28 x 28 x 22mm |
| 温度 | 5% ~ 95% 非冷凝 |
| 事情海拔 | +12,200米 |
| 撞击 | 200g攻击脉波; 带有11ms 齿形波 |
| 抗振性 | 4.3g, 3轴，每轴8小时 |
| 热攻击 | 5°/分钟 |
| 封装 | IP67 (镜头) |
| 牢靠孔 | 10 个M2 X 4, UNC ?”-20(可选) |
| 包装 | |
| 标准 | 红外热像机芯，毗连线，操作说明书，保修卡 |
| 选配 | 红外镜头 |
