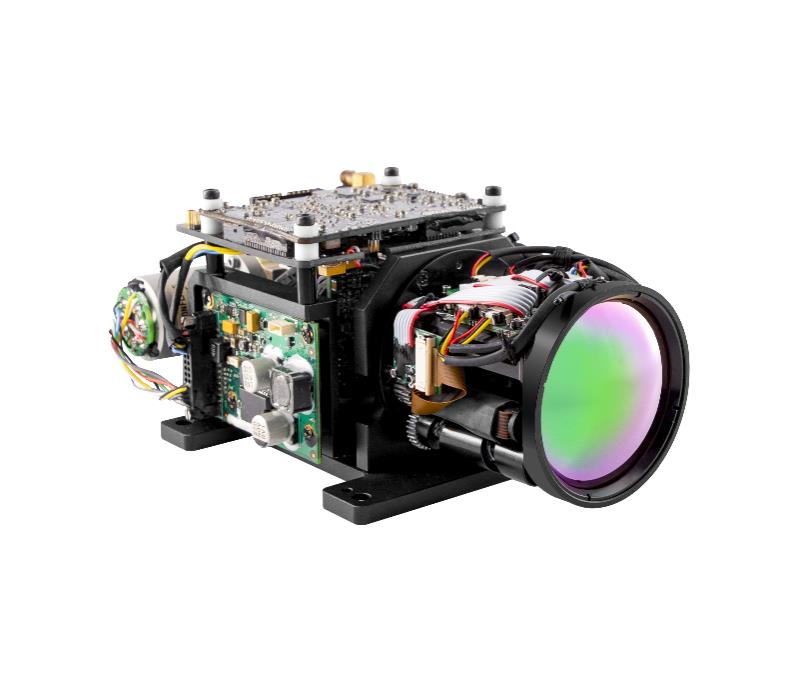

中波制冷型热像机芯HRC-TC640
- 产品详情
- 规格参数
HRC -TC640机芯接纳高区分率中波制冷探测器 ，体积小 ，重量轻 ，图像清晰稳固；可知足种种苛刻情形下使用；该机芯适用于体积紧凑型红外热成像系统的集成与二次开发。
手艺特点
手艺特点
制冷型碲镉汞探测器
一连光学变焦 三视场 双视场镜头和无镜头机芯设置可选
集成于硬件软件中的强盛的图像处置惩罚算法
易于集成且与通电电源和视频接口兼容
体积轻盈功耗低
应用规模
边海防远程监控云台
武装车辆火控系统
机载红外告警
机载光电吊舱
船载光电转塔
| 型号 | HRC -TC640 | |
| 制冷方法 | 斯特林制冷器 | |
| 探测器性能 | 类型 | HgCdTe |
| 像素 | 640×512 | |
| 像元间距 | 15μm | |
| 波长规模 | 3～5μm | |
| F.no | f4 / f5.5 | |
| 热迅速度 | ≤25mK | |
| 镜头 | 焦距 | 19mm～275mm 一连变焦镜头（典范） |
| 视场角 | 28°×21°～2.05°×1.5° | |
| F/# | 5.5 | |
| 其他可选镜头 | 15mm～330mm f4一连变焦、18mm～430mm f5.5一连变焦 、30mm～600mm f5.5一连变焦及其他一连变焦或者双视场、三视场镜头可选。 | |
| 成像性能 | 校正功效 | 手动校正、配景校正 |
| 图像增强 | 具备自动图像滤波, 数字细节增强功效 | |
| 图像翻转 | 笔直翻转, 水平翻转 | |
| 帧频 | 50Hz | |
| 放大倍数 | 2X, 4X | |
| 极性 | 黑热/白热 | |
| 十字叉显示 | 有 | |
| 接口 | 控制 | RS232/RS422 |
| 模拟视频输出 | PAL | |
| 数字视频输出 | CameraLink/HD-SDI | |
| 电源系统 | 事情电压 | 20V~28VDC (电源�；�) |
| 功耗 | <12W@25℃标准事情状态 | |
| <24W@25℃上电峰值 | ||
| 冷却时间 | ≤6min(常温) | |
| 情形参数 | 事情温度 | -40℃～+60℃ |
| 存储温度 | -40℃～+70℃ | |
| 湿度 | 5%~95%(非冷凝) | |
| 攻击 | 半正弦 ，30g ，11ms ，每轴3次 | |
| 振动 | 3轴 ，30min/轴 ，2.1g rms ，10-500Hz | |
| 物理特征 | 尺寸 | 124mm×108.6mm×74.5mm(不含镜头) |
| 重量 | 680g(不含镜头) | |
