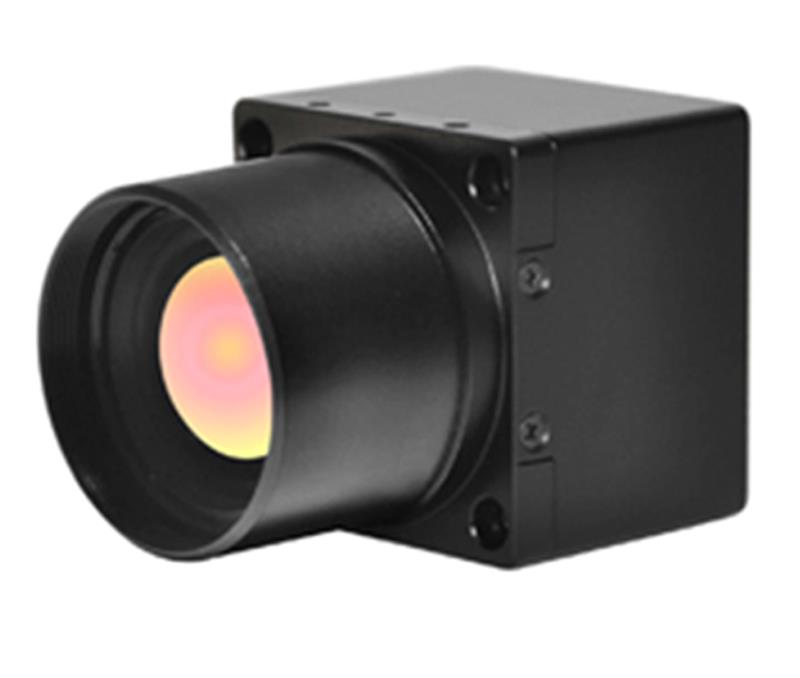

HRC-TM384/TM640 热成像机芯
- 产品详情
- 规格参数
产品先容
威客电竞红外热像机芯HRC-TM384/TM640系列具有无与伦比的特征和性能 ，能够知足差别的应用情形和需求 。由于TM384和TM640的机械和电气功效相同 ，集成商在使用差别的热像集成时可以直接相互兼容 ，且在镜头的选用也有通用之处 。V60系列具有领先的无挡片手艺 ，提供一连无滋扰的实时红外图像 �；鞠盗刑寤� ，功耗低 ，切合军标 。是无人机 ，热像手持装备 ，监控等红外集成装备的理想之选 。
产品特点
◆ 384 x 288 pixels / 640x480pixels, 17um
◆ 领先的无挡片手艺
◆ 超低功耗<0.75w
◆ 体积小 38 x 38 x 21.8mm
◆ 重量轻<50g
◆ 瞬时开机<3s
◆ 标准模拟视频输出
◆ BT.656数字视频输出、RJ45网络输出
◆ 一连无滋扰的实时图像
| 型号 | HRC-TM384 | HRC-TM640 | |
| 红外探测器 | 探测器类型 | 非制冷焦平面微热型 | |
| 像素 | 384×288 | 640x480 | |
| 热迅速度 | ＜60mk | ||
| 帧频 | 50/60Hz | ||
| 像元间距 | 17μm | ||
| 波长规模 | 8~14μm | ||
| 图像性能 | 非匀称校正 | 无挡片手艺 | |
| 开机时间 | <3s | ||
| 电子变焦 | 2x, 4x | ||
| 图像控制 | 上下翻转、左右翻转、极性、数字变焦伪彩色或是非色、图像细节增强手艺 | ||
| 增益 | 自动|手动 ，循环调理 | ||
| 瞄准十字光标 | 有 ，可调理 | ||
| 输出&接口 | 主电气接口 | 40-pin output | |
| Control port | RS232 | ||
| 模拟输出 | Composite video (PAL|NTSC)(CCIR|RS170) | ||
| 数字输出 | BT.656 LVDS(Optional) | ||
| 网络输出 | RJ45 | ||
| 电源 | 事情电压 | DC: +2.2V ~ 5.5V | |
| 典范事情电压 | DC: +3.7V | ||
| 功耗 | <0.65W | ||
| 过欠压�；� | 支持 | ||
| 反接�；� | 支持 | ||
| 情形 | 事情温度规模 | -40℃～60℃ | |
| 贮存温度规模 | -50℃～70℃ | ||
| 物理特征 | 重量 (不带镜头和后盖) | ＜50g( w/o cover) | |
| 尺寸 (不带镜头和后盖) | 8 x 38 x 21.8 mm | ||
| 温度 | 5% ~ 95% 非冷凝 | ||
| 事情海拔 | +12,200米 | ||
| 撞击 | 200g攻击脉波; 11ms 齿形波 | ||
| 抗振性 | 4.3g 3轴 ，每轴8小时 | ||
| 热攻击 | 5°/分钟 | ||
| 封装 | IP67 (for lens) | ||
| 毗连口 | M2 X 0.4 | ||
