产品概述

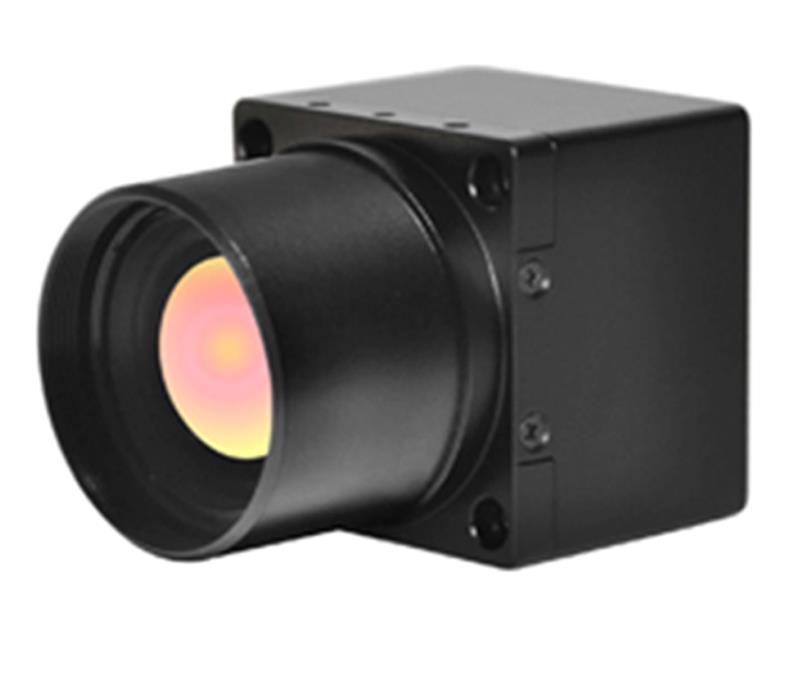

威客电竞科技SmartCor-T系列是全球唯一的、无挡片手艺、体积最小的、重量最轻的 、一连无任何滋扰的热像温度视频输出的红外热像仪 。
SmartCor-T系列红外热像仪具有无以伦比的图像性能，测温精准，标准输出兼容性强，很是利便集成在种种各样的红外热像测温的应用系统 。SmartCor-T除能集成种种红外测温系统外，也能牢靠装置，直接远距离检测并测温，为用户监控场景提供热成像图，实时发明隐患 。普遍用于工业自动化在线检测，无人机巡检，公共场景监控，石化冶炼，森林防火，周界报警等多种场景应用 。
产品特点
领先的无档片手艺，实时一连视频传输
体积� 。�38 x 38 x 26 mm
重量轻<55g
低功耗<0.8W
自动追踪最高、最低、平均温度，并显示温度值
点、区域、等温的温度剖析，自动温度报警
实时在线剖析温度热成像图传输
多种镜头可选，无校正
IP54防护品级，易装置（可� 。�
体积小，重量轻，功耗低，易集成
| 探测器数据 | |
| 探测器类型 | 非制冷型微测辐射热计 |
| 探测器区分率 | 384 x 288 像素 |
| 像元尺寸 | 17μm |
| 波长规模 | 8~14μm |
| 图像性能 | |
| NUC | 无挡片手艺 |
| 热迅速度(NETD) | ＜60mk |
| Time to image | <3秒 |
| 频率 | 50|60Hz |
| 视场角（FOV） | 19.5°×14.7°|19mm |
| 14.9°×11.2°|25mm | |
| 10.7°×8°|35mm | |
| 7.5°×5.6°|50mm | |
| 5.0°×3.7°|75mm | |
| 数字变焦 | 2倍, 4倍, (一连变焦可选) |
| 色标 | 5 种色标可选(白热、黑热、铁红、褐色、冰火） |
| 图像设置 | 自动|手动，增益和亮度调解 |
| 图像控制 | 图像模式、增益、极性、变焦、色票、系统设置等 |
| 热像仪控制 | 自动|手动 via GUI，或串品下令 |
| 测温剖析 | |
| 测温规模 | -20℃至+500℃ |
| 测温精度 | ±3℃ (-20℃ 至 0℃), ±2℃ (0℃至+100℃), ±2% of reading (+100℃至+500℃) |
| 测温校正 | 自动|手动 |
| 标准版本 | 1.中心点测温 |
| 2.自动追踪最高、最低温度点 | |
| 3.可读出最高点温度，最高温度点坐标，图像平均温度 | |
| 4.设置报警温度，高于报警温度报警 | |
| 5.通过GPIO发送报警信号（可� 。� | |
| 高级版本 | 1.支持8个点测温，4个方形区域测温，可扑捉方形区域内的最高温度和最低温度，并可通过串口盘问 |
| 2.等温剖析，支持对大于，即是，小于，距离温度举行着色处置惩罚 | |
| 3. 8个报警器，支持图像叠加报警显示 | |
| 4. 8个温差剖析器，支持图像叠加显示温差信息 | |
| 物理性能 | |
| 重量 (不含镜头) | ＜55g |
| 尺寸 (不含镜头) | 38 x 38 x 26 mm |
| 接口 | 10个M2 X 4, UNC ?”-20(可选) |
| 封装 | IP67 (镜头) |
| 情形数据 | |
| 事情温度规模 | -20℃ 至 +60℃ |
| 贮存温度规模 | -50℃ 至 +70℃ |
| 撞击 | 200g攻击脉波; 带有11ms 齿形波 |
| 震惊 | 4.3g , 3轴，每轴8小时 |
| 温度 | 5% ~ 95% 非冷凝 |
| 包装 | |
| 标准 | 红外热像仪（无镜头），毗连线，说明书（CD)，保质卡 |
| 可选 | 红外镜头 |
| 接口 | 延展板 |
| 电气接口 | 20-pin|50-pin 输出 |
| 控制端口 | UART|RS232 LVCMOS 2.5V-3.3V （RS485 & RS422 可选) |
| 事情电压 | VDC: +2.8V ~ 5.5V(典范事情电压 +3.7V) |
| 功耗 | SmartCor-T384 < 0.8W |
| 模拟视频输出 | PAL(标准), NTSC(可选) |
| 数字视频输出 | BT.656(标准) |
典范应用：
