产品概述

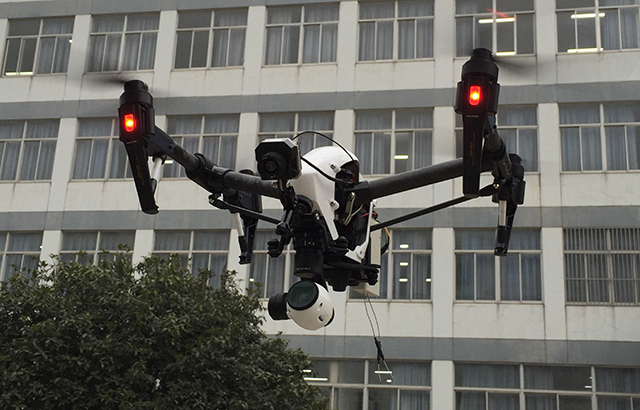

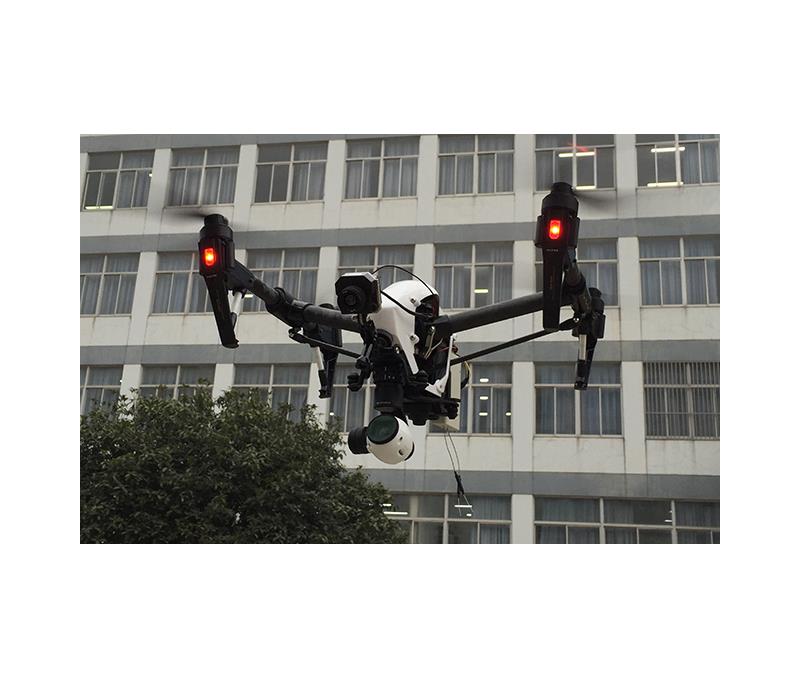

HRC PT-PXM是一款专门为无人机设计的热像仪产品，接纳FLIR长波红外非制冷热成像相机机芯，有640×512 、336×256 、324×256三种区分率型号可选择，迅速度可高达<50 mK@f/1.0，提供9 mm、13 mm、19mm、25 mm、35 mm、50 mm、60 mm、100 mm等多种选配镜头，均具备数字变焦功效 。HRC PT-PXM配备高精度三轴云台，可装置至消耗型、商用型以及军用型航行器使用，配合FPV吸收屏可实时视察拍摄画面，同时支持照相与存储，适用于安防、光伏、辐射丈量、剖析和遥感勘探等领域 。
产品特征

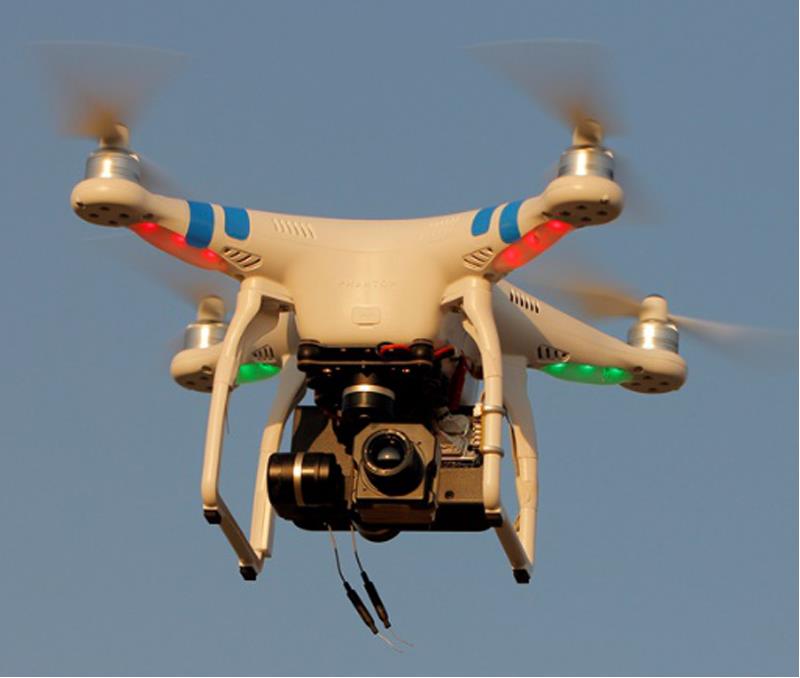

HRC PT-PXM是一款专门为多旋翼无人机设计的热像仪产品，体积小、重量轻、价钱合理、易于集成，易于装置及在航行中使用 。只需使用一个12针数据线，为热像仪输入5伏电源，并将模拟热视频输出至您的OSD 或视频发射器，航行准备即已完成 。
HRC PT-PXM接纳FLIR高品质的TAU2机芯，R级全屏测温机芯，P级非测温机芯 ； 迅速度高，测温规模大，具有数字图像增强 。
HRC PT-PXM通过直接PWM毗连为您提供三项热像仪功效的航行控制，电子变倍，调色，纪录 。模拟图像实时输出，实时存储14位数字图像，温度显示和最高温度点自动追踪，能更多知足您检测和科研的需要 。
HRC PT-PXM不但为您提供热图像，还可提供热数据，将热像仪应用带到新的高度 。
机载纪录
HRC FT-PXM 将14位数字图像纪录到可移动的TF卡中，因此您不会因传输消耗丧失任何数据 。 图像生涯到TF卡中，可通过TF卡对图像举行检索 。
热像仪控制
HRC FT-PXM组件端口毗连通过 PWM 下令为您提供了三个热像仪控制项，您可以选择调色盘、启动或阻止纪录、通过无线电控制器触发热像仪的电子变焦功效 。
多种选配镜头
7.5—100mm多种镜头可供选择，知足您差别场景的应用需求 。
使用利便
HRC FT-PXM使用很是轻盈 。 由于所有设置均已完成，只需接通电源，飞机即可腾飞 。 如想深入相识HRC FT-PXM的设置，请下载热像仪控制器 GUI 并使用 USB 毗连线将HRC FT-PXM 毗连到您的小我私家电脑 。
装置简朴
HRC FT-PXM的重量很轻，因此，可装置在任何类型的无人机上，并有众多装置计划可供选择 。 无论您想要接纳硬装置的方法照旧想装置在无刷式万向架上，HRC FT-PXM都能够实现 。
实测效果
类型
V384
V640
红外探测器
探测器类型
非制冷微测辐射热计
波长规模
8 - 14 μm
帧频
25Hz
区分率
384×288
640×480
像素巨细
25μm
17μm
测温性能和图像性能
测温规模
高增益： -40°C ~ +160°C ；低增益： -40°C ~ +550°C
测温精度
±2℃或2%，取较大者
热迅速度(NETD)
<50 mK
镜头
7.5 – 100 mm 多种镜头可选
调焦方法
定焦无热化
清晰成像规模
0.3m~∞
发射率黑配景温度校正
凭证输入发射率和配景温度自动校正，发射率0.01~1可调
大气透过率校正
凭证气象参数自动盘算大气透过率并校正温度
最高温追踪
实时显示高温点的位置和温度
调色板
白热、黑热、铁红、彩虹等10种
图形输出
模拟图像
NTSC/PAL
数字图像
8位或14位
图像控制
2倍&4倍数字变焦（Tau 2 640为8倍）、极性、伪彩色或是非、AGC、数字细节增强(DDE)、图像优化（BPR、NUC & AGC’d视频）
信号接口
Camera Link（扩展总线辅助�？椋�，可提供自力的 I/O控制接口，兼容RS-232（57,600 & 921,600波特），外部输入/输出同步，功率降低开关（关闭模拟视频输出）
FFC一连时间
<0.5 s
数据存储
温度数据
RAW名堂
数字图像
RAW，（ 14位）
图像存储方法
序列连拍
触发方法
PWM
存储
可插拔TF卡，容量32G
情形参数
事情温度规模
-40°C ~ +80°C（外部温度）
非事情温度规模
-55°C 至 +95°C
湿度
5 - 95%（非冷凝）
事情高度
+12,200米
外壳防护品级
IP54
攻击
25G，IEC68-2-29
振动
2G，IEC68-2-6
电磁兼容
切合CE/FCC标准
电源
DC 5V-24V
功耗
2.0 W
尺寸
57.4 x 44.4 mm（包括镜头）
重量
92.1–113.4 g（视设置而定）
装置接口
适配2D/3D云台
二次开发
可以扩展GPS，及OSD等等功效
应用
光伏电池板热斑检测 ,电力线检查 , 搜索和救援,消防 , 细腻农业 , 屋顶检测 , 安防 , 变电站检查 , 手机信号塔检查 , 丈量 , 关于您能想到的任何其它问题
